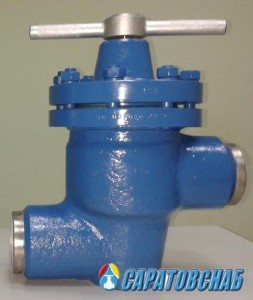

Клапан 14нж17ст  (У 26161)

14nzh17st1

Клапан  сильфонный из нержавеющей стали применяются как запорное устройство на 14nzh17stтрубопроводах с  диаметрами Ду: от 15мм  до 150 мм с рабочими средами: вода, газ, пар, различные агрессивные среды при температуре для уплотнения до +350 град. С и  давлением до 1,0 МПа. Монтажное положение при  ручном управлении — любое,  при электроприводе — приводом вверх. Применяются некоторыми производителями ещё индексы к маркировке 14нж17ст28, 14нж17ст30, что говорит о присоединении, возможности наличия ответных фланцев, но мы при получении заказа всегда уточняем эти моменты, что бы не было недопонимания. Это касается и клапанов с фторопластовым уплотнением «п», которые рассчитаны на более низкую рабочую температуру, но повышенную герметичность, ввиду относительной мягкости уплотнительного материала.

Такие клапаны применяется в системах, где есть необходимость исключить протечки в окружающую среду, в отличии от использования сальниковых клапанов. Это преимущество достигается ввиду  конструктивного усложнения и, как следствие — более высокой стоимости. При выходе из строя сильфонного узла клапана, его ремонт предполагает сложную и дорогостоящую процедуру поэтому чаще клапан приходится полностью менять на новый.

Изделия производятся по чертежам:  У 26161,  ПТ 26161 и др.

Паспорт 14нж17ст (образец).jpg

Каталог 14нж17ст.pdf

ФОТО 14нж17ст цапка.jpg



14нж17ст технические характеристики:



  • Рабочая среда: жидкости, пар, газы ( в том числе инертные), неагрессивные к материалам изделия при температуре: до +350 град.С;
  • Герметичность:  класс «А»  по  ГОСТ 9544-93;
  • Давление условное Pу:  1,0 МПа;
  • Присоединение к трубопроводу: цапковое (Ду15, Ду25 по ГОСТ 2822), под приварку (Ду40 — Ду100), фланцевое по ГОСТ 12815-80;
  • Уплотнение затвора:  ЦН-12М;
  • Корпус: сталь нержавеющая марки: 12Х18Н9Т;
  • Под заказ сможем изготовить 14нж17ст Ду10 фланцевые;
  • Привод — ручной, шарнирная муфта и электропривод.



Габариты и масса:



14нж17ст Ду, мм Длина, мм. Масса фл, кг Масса прив, кг
32 180 14,7 10,7
40 200 15,3 11,3
50 230 18,1 13,1
65 290 33 26
80 310 39,2 32
100 350 61 50
125 400 132,3 120,8
150 480 174 159



14нж17ст герметичность



Рассматриваемые клапаны предполагают герметичность по классу «А», но на больших диаметрах: Ду 125 и Ду 150  допускаются протечки не более 12 см3/мин. Эксплуатация возможна при температуре окружающей среды не выше 40 град С и относительной влажности до 98% (при 20 град.С). Всегда следует иметь ввиду, что специфика уплотнения «металл по металлу» предполагает собой работу со средами не содержащими твёрдых включений, иначе малейшее попадание твёрдой частицы в запорную плоскость нарушит предусмотренный класс герметичности.



Уважаемые Господа!

Клапаны сильфонные  14нж17ст купить  Вы всегда сможете в нашей Компании, позвонив по14nzh17st номеру +7 (8452) 68 -38 -19 или написать нам по электронной почте: info@saratovsnab.ru, а так же воспользоваться формой «отправить заявку» с главной страницы. Мы постараемся, что бы цена 14нж17ст производитель — многие российские заводы, такие как: ОАО Пензтяжпромарматура, АООТ Волжский машиностроительный завод, ОАО Славгородский арматурный завод (Украина) и другие выгодно отличалась от конкурентных предложений.

  • Опытные инженеры с удовольствием ответят на все Ваши вопросы в решении задач по комплектации оборудованием объектов самой различной сложности. При необходимости всегда возможен подбор аналогичного изделия со схожими характеристиками для предоставления Вам вариантов выбора.
  • Мы работаем со всеми основными Транспортными Компаниями, представленными на рынке услуг по перевозке грузов Российской Федерации. Так же располагаем собственным грузовым автопарком. Возможна бесплатная доставка по нашему региону.
  • Все, отгружаемые нашей Компанией, товары обязательно имеют: бухгалтерские документы, технический паспорт 14нж17ст с информацией производителя и сертификат качества.
  • Каждое изделие  проходит тщательную предпродажную проверку, подготовку и упаковку на нашем производстве, получая гарантии на долгосрочную службу.
