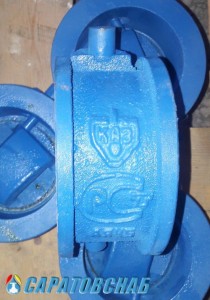

Клапан обратный 19ч21бр (КЗ 44067)
Клапан обратный, поворотный, однодисковый, чугунный, межфланцевый, «хлопушка» применяется на трубопроводах для предотвращения обратного потока среды рабочей температурой до +225 град. С и давлением 1,6 МПа. Клапаны возможно устанавливать на горизонтальных (не рекомендуется) и вертикальных участках трубопровода. Данная модель выпускается только с двумя видами уплотнений: это бронзовое уплотнение «бр» (допускающее температуру среды до +225 град. Цельсия и резиновое «р», используемое до +50 градусов. Работа клапана происходит автоматически, без каких либо управляющих устройств, за счет давления потока среды и силы тяжести, действующей на затвор. Направление потока рабочей среды маркируется стрелкой на корпусе. Изготавливаются в соответствии с ТУ 26-07-1479-88.
Каталог 19ч21бр Ду50 — Ду250.pdf
Каталог 19ч21бр Ду400, 500, 600.pdf
19ч21бр технические характеристики:
- Рабочая среда: вода, пар при температуре до +225 град. С (для уплотнения «бр») и до +50 ( для уплотнения «р»).
- Давление условное Pу: 1,6 МПа.
- Присоединение к трубопроводу: межфланцевое (стяжкой между фланцами трубопровода).
- Материал корпуса: чугун.
- Уплотнение затвора: латунь.

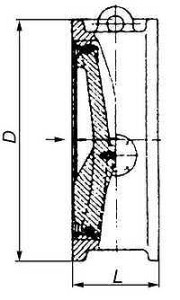

- Чертеж: КЗ 44067.
- Привод: автоматический (потоком рабочей среды открытие и под собственной массой закрытие).
Габариты, масса и цена с НДС:
Ду, мм |
Длина, мм | Высота, мм | Масса, кг |
Цена, руб |
50 |
60 | 103 | 3,4 | договорная |
80 | 70 | 146 | 4 |
договорная |
100 |
80 | 164 | 5,5 | договорная |
150 | 100 | 220 | 11,6 |
договорная |
200 |
140 | 272 | 25 | договорная |
250 | 150 | 328 | 33,7 |
договорная |
300 |
160 | 445 | 78 | договорная |
400 | 170 | 565 | 123 |
договорная |
500 |
200 | 670 | 183 | договорная |
600 | 240 | 780 | 237 |
договорная |

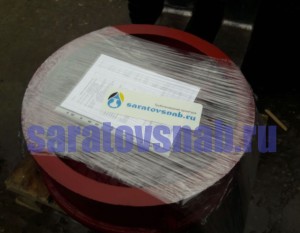

Упаковка и отправка:
Уважаемые Господа!
Обратные клапаны 19ч21бр купить Вы всегда сможете в нашей Компании, позвонив по номеру: +7 (8452) 43-66-55 или написать нам по электронной почте: armahim.sar@yandex.ru, а так же воспользоваться кнопкой «отправить заявку» на главной странице сайта. И мы постараемся, что бы цена 19ч21бр производитель -российские заводы (см.Каталог) и цена 19ч21р выгодно отличалась от других предложений! Частое слэнговое (профессиональное) название — «хлопушка».
- Наши опытные инженеры с удовольствием ответят на возникающие у Вас вопросы в решении задач по комплектации оборудованием объектов самой различной сложности. При необходимости всегда возможен подбор аналогичного изделия со схожими характеристиками для предоставления Вам вариантов выбора.
- Мы сотрудничаем со всеми основными Транспортными Компаниями, представленными на рынке услуг по перевозке грузов Российской Федерации. Предоставляется услуга доставки оборудования на объект.
- Предлагаем различные формы оплаты заказа.
- Все, отгружаемые нашей Компанией, товары имеют: бухгалтерские документы, технический паспорт с информацией производителя и сертификат качества.
- Каждое изделие проходит обязательную предпродажную проверку, подготовку и упаковку на нашем производстве, получая гарантии на долгосрочную службу.
