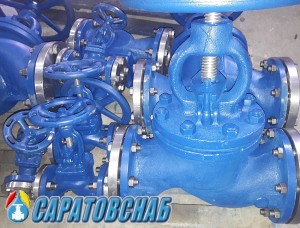

Клапан 15нж65бк (У21023)
Клапан запорный, сальниковый, фланцевый, нержавеющий используется на трубопроводах с условным диаметром Ду: от 15 мм до 200 мм, как запирающие устройства в системах, перекачивающих агрессивные и неагрессивные газы и жидкости, к которым материалы вентиля имеют коррозионную стойкость, рабочей температурой до +425 град. С и давлением до 1,6 МПа. Уплотнения: шпинделя: сальниковое; уплотнение затвора «бк» (без колец). Монтажное положение при установке любое, но подача рабочей среды должна происходить «под золотник» как маркировано на корпусе изделия. Внешние условия эксплуатации — климатические холодные (ХЛ), температура окружающего воздуха от -60 град. С до +40 град. С. Не использовать как регулирующие устройства (т.е. только в положениях: «открыто — закрыто»). При необходимости, в соответствии с эксплуатационными требованиями поставим вентили классом «А» (по умолчанию производятся класс «В», «С»). Ремонтопригодность клапана позволяет увеличить срок службы механизма, при удовлетворительном состоянии корпусных деталей.
Паспорт 15нж65бк (образец).jpg
15нж65бк технические характеристики:
- Рабочая среда: газы и жидкости, неагрессивные к используемым в изделии материалам;
- Условное давление: до 1,6 МПа;
- Герметичность затвора: класс «А», «В», «С» по ГОСТ 9544-93.
- Температура: до +425 град.С;
- Чертежи: У 21023, МЗ 21023;
- Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
- Материал корпуса: сталь 12Х18Н9ТЛ, 12X18Н10Т;
- Привод — ручной (маховик).
Габариты и масса:
15нж65бк Ду, мм | Длина, мм. | Масса, кг. |
---|---|---|
15 | 130 | 3,5 |
20 | 150 | 5 |
25 | 160 | 6 |
32 | 180 | 11 |
40 | 200 | 12 |
50 | 230 | 14 |
65 | 290 | 25,5 |
80 | 310 | 29 |
100 | 350 | 47 |
125 | 400 | 105,5 |
150 | 480 | 105,5 |
Уважаемые Господа!
Клапаны 15нж65бк купить Вы всегда сможете в нашей Компании, позвонив по номеру: +7 (8452) 436655 или написать нам по электронной почте: <armahim.sar@yandex.ru> , а так же воспользоваться формой отправки заявок. Мы постараемся, что бы цена 15нж65бк производитель — отечественные заводы, такие как Миргородское АООТ Армапром, Тульский патронный завод, Волжский машиностроительный завод и т.д. выгодно отличалась от других предложений.
- Опытные инженеры с удовольствием ответят на все интересующие Вас вопросы в решении задач по комплектации оборудованием объектов самой различной сложности. При необходимости всегда возможен подбор аналогичного изделия со схожими характеристиками для предоставления Вам вариантов выбора.
- Мы работаем со всеми основными Транспортными Компаниями, представленными на рынке услуг по перевозке грузов Российской Федерации, а так же используем имеющийся свой грузовой автотранспорт. По нашему региону возможна бесплатная доставка на объект.
- Все, отгружаемые нашей Компанией, товары обязательно имеют: бухгалтерские документы, технический паспорт 15нж65бк с информацией производителя и сертификат качества.
- Каждое изделие проходит тщательную предпродажную проверку, подготовку и упаковку на нашем производстве, получая гарантии на долгосрочную службу.
