Клапаны (вентили) MAW

Клапаны запорные MAW

О заводе

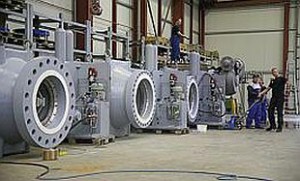

zavod_MAWНаша Компания готова предложить своим Заказчикам вентили запорные производства немецкой Компании: «Magdeburger Armaturenwerke MAW». Свою историю развития Компания получила ещё в середине XIX века в городе Магдебург, столице земель Саксония — Анхальт на средней Эльбе, Германия.

Не углубляясь в историческую хронологию, завод после воссоединения Германии, был переименован  в «MAW GmbH», а на сегодня — это один из крупнейших производителей трубопроводной арматуры и сопутствующих высокотехнологичных продуктов: «Magwen Valves GmbH».

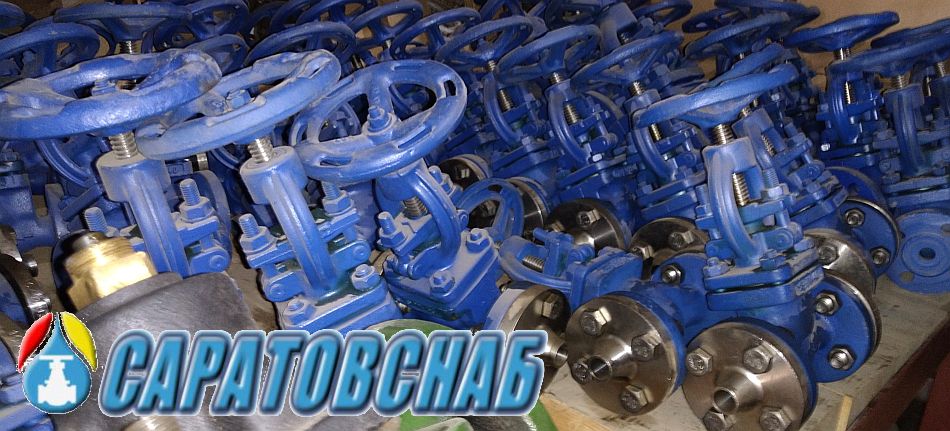

С 90х годов прошлого века продукция Компании активно поставлялась на российский рынок и имеет репутацию высококлассного оборудования европейского качества. На наших складах есть большой запас нержавеющих (и молибденсодержащих) клапанов MAW всех диаметров (Ду15 — Ду200 мм) производственной программы завода.



Об изделии

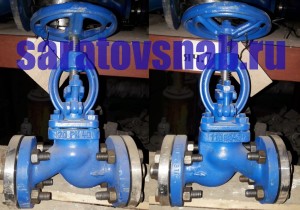

ventil_maw_fotoКлапаны нержавеющие MAW имеют сходные характеристики с отечественными клапанами с уплотнением запорного элемента «металл по металлу», такими как по давлению Ру40 — 15нж22нж или по давлению Ру16 — 15нж65нж, 15нж65бк.

Отличительной особенностью запорного элемента MAW относительно отечественных клапанов, является то, что он сделан в виде усечённого конуса (не тарельчатый), что в свою очередь вносит возможность относительного регулирования потока. См. фото.jpg

Арматура изготовляется в соответствии с высоким уровнем качества к подвергается тщательному штучному испытанию. По желанию об этом может оформляться соответствующий заводской сертификат. Сверх этого арматура подвергается многочисленным типовым, испытаниям согласно техническим параметрам с целью проверки пригодности для предусмотренной области применения.



Технические характеристики MAW



  • Рабочая среда: агрессивные среды, нейтральные к материалам изделия;
  • Рабочее давление Ру: 4,0 МПа; (1,6 МПа только Ду65);
  • Рабочая температура: до 400 град.С. (в завис. от давления и среды);
  • Материалы корпуса: 12Х18Н10Т, 12Х18Н13М3Т;
  • Управление: ручное (маховик), электропривод НА.

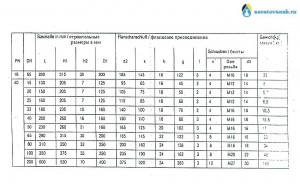

Габариты и масса (см. рис. «Схема клапана»):



razmery_i_massa_maw

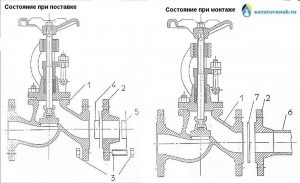

Схема вентиля



shema-maw

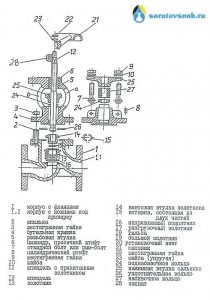

Сборочный чертёж



sborochny-chertezh

Разборка запорного клапана



Внимание! Проверить, что в арматуре нет давления!

  • Открыть клапан (см. «Сборочный чертёж» выше): ослабить шестигранные гайки (9)и откинуть наружу откидные болты/рым-болты (7), отвинтить шестигранные гайки (3) с шпилек (2): снять шестигранную гайку (22) и шайбу (23) маховика (21); поворачивать шпиндель (12) при помощи* маховика (21) в направление закрывания, пока квадратная головка шпинделя (12) вышла из зацепления с маховиком (21); при исполнениях клапанов с унифицированной головкой для установки привода снять контрпривод или электропривод: снять бугельную крышку (4); снять уплотнительное кольцо (26) из фланца крышки корпуса (I); снять сальниковую прокладку (27) и поднабивочное кольцо (24) из бугельной крышки (4).
  • Разборка узла «Шпиндель с золотником» (Обозначение смотри табличка с техническими данными)

Исполнение А: Шпиндель с прикатанным золотником — разборка невозможна.

Исполнение Б: Шпиндель с нормальным золотником вывинтить из золотника (13) винтовую втулку золотника (14) и снять шпиндель (12) со вставкой (15) и направляющий подпятник (16).

Исполнение В: Шпиндель с разгрузочным золотником снять установочный винт (20) из большого золотника (19) и вывинтить гильзу (18). Дальнейшая разборка производится как описано при исполнении Б.



Сборка



После устранения всех неисправностей и после тщательной очистки — как описано в пунктах выше — производится сборка арматуры в обратном’порядке.



Обслуживание



  • Запорные клапаны закрываются-поворотом маховика вправо, а открываются поворотом маховика влево.
    Внимание! Закрывание и открывание клапанов при помощи вилки маховика или других вспомогательных средств не допускается.
  • Клапаны с запорным золотником должны быть или полностью (до упора) открытыми, или полностью закрытыми. Промежуточные положения клапанов с запорным золотником не допускаются.
    Зто не распространяется на запорные клапаны с дросселирующим или регулирующим золотником.
  • При обслуживании запорных клапанов с электроприводом необходимо дополнительно учитывать инструкцию по эксплуатации электропривода. Тип электропривода указан на табличке технических данных привода.
    Внимание! Перестановка крутящего момента в направлении закрытия, а также изменение хода в направлении открытия не допускаются.



Инструкция по монтажу клапанов



  1. Трубопроводы должны быть чистыми и в них не должны находиться посторонние вещества.
  2. Продувка трубопроводов после монтажа запорных и обратных клапанов может привести к повреждениям посадочных поверхностен корпуса и золотника и поэтому не допускается.
  3. Фланцы трубопроводов и клапанов должны быть соосными. Отклонения положения присоединительных фланцев от соосности, параллельности или прямоугольности более чем на 0,5 угловых градусов не допускаются.
  4. Запорные клапаны с, маховиком должны монтироваться с шпинделем в вертикальном до горизонтального положения.
    Внимание! Монтаж запорных клапанов с висящим шпинделем или
    обратных клапанов с висящей крышкой не допускается.
    Для монтажа запорных клапанов с электроприводом М смотри соответствующую инструкцию по эксплуатацию электропривода.
  5. Запорные и обратные• клапаны должны монтироваться в соответствии е направлением стрелки (направление протекания среды).
    Внимание! Доприварки запорных и обратных клапанов с мягким уплотнением необходимо демонтировать полностью насадку или крышку с обратным золотником.
  6. Обледенения, приводящие к неисправностям, не допускаются.
  7. Применение запорных и обратных клапанов в качестве опорных мест не допускается.
  8. Арматура (1) (запорные клапаны) поставляются в комплекте со смонтированными контрфланцами (2) (приварными). Основной материал контрфланцев и принадлежащих соединительных элементов (3) соответствует основному материалу деталей корпуса, воспринимающих давление, причем соединительные элементы в материальных вариантах углеродистая- сталь/стальное литье снабжены защитным покрытием (кадмированием).
  9. Во избежание, повреждений при разборке контрфланцев, уплотнения (из чистого графита с прослойкой из высококачественной стали) прилагаются к соответствующему месту груза в отдельно упакованном и маркированном состоянии.
  10. В качестве временной защиты вставляется  заглушка (4) между арматурой и контрфланцем (данная заглушка предохраняет выступающую уплотнительную поверхность, но не перекрывает окружность центров отверстий).
  11. Концы под приварку контрфлакцев предохраняются от повреждений при помощи заглушки (5). Во избежание повреждений уплотнительных поверхностей и смешивания принадлежащих друг другу деталей разъединение арматуры, контрфланцев и соединительных элементов а также удаление заглушек разрешается только на месте установки к непосредственно до монтажа.
  12. Привинчивание арматуры (I) с контрфланцами (2) производится лишь после приварки коктрфланцев в трубопровод (Б) и вкладывания плоских уплотнении (7).  См. рис. «Схема клапана».jpg



Техобслуживание



  • В соответствии с режимом работы арматуры необходимо включить сальник и уплотнение крышки в техобслуживание установки и контролировать их в регулярные периоды визуальным контролем.
  • В случае потери герметичности, которые не могут устраниться при помощи подтягивания, то необходимо- заменить поврежденные уплотнительные элементы, заказав их у изготовителя.



Запчасти



  1. (12) шпиндель;
  2. (13).золотник;
  3. (14) винтовая втулка золотника;
  4. (15) вставка;
  5. (21) маховик;
  6. (26) уплотнительное кольцо;
  7. (27) сальниковая прокладка

По желанию Заказчика поставляется смонтировано



Гарантии



Использование клапанов разрешается только для случаев применения, регламентированных технической документацией на изделия.
Предоставление гарантии на клапаны установлено в договоре на поставку в соответствии с положениями договора.
Проведение ремонтных работ во время действия гарантии разрешается только представителям ‘завода-изготовителя.
В случае появления рекламаций, мы просим Вас, срочно сообщить нам об этом с указанием технических и коммерческих данных (типовая табличка, заводской сертификат, документация поставки, отправочная ведомость) а также вида претензии.
При несоблюдении установленной инструкции по эксплуатации изготовитель не несет ответственность за возникшие повреждения.

По вопросу приобретения клапанов MAW связывайтесь с нами удобным Вам способом!
