ЭЛЕКТРОПРИВОДЫ

Электроприводы к задвижкам  (клапанам)

Электрический привод — электромеханический комплекс систем, включающий в себя (в большинстве   случаев) взаимосвязанные преобразователи электроэнергии, электромеханические и механические, управляющие и информационные устройства, назначением которых является приведение в движение исполнительных элементов рабочего устройства и контроль за этим движением в течение какого — либо технологического процесса.

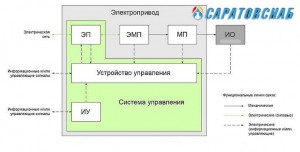

Функциональная схема электропривода



Состоит из (см. рисунок ниже):

  1. ЭП — электрический преобразователь;
  2. ИУ — информационное устройство;
  3. ЭМП — электромеханический преобразователь (электродвигатель);
  4. МП — механический преобразователь;
  5. ИО — исполнительный орган.



skhema-ehlektroprivoda















На сегодняшний день целый ряд производителей изготавливает электроприводы к запорной арматуре. Все эти изделия объединяет одно общее назначение — это посредством крутящего момента от электродвигателя придать поступательное движение штоку запорного устройства для открытия или перекрытия рабочим органом движения потока жидкости или газа в трубопроводной системе.

Многооборотные электроприводы с муфтой (двусторонней, ограничивающей крутящий момент) для трубопроводной арматуры, кроме конструкционных особенностей делятся на:

  • общепромышленные (НМ, НА, НБ, НВ, НГ, НД) ;
  • взрывозащищённые  (ВМ, ВА, ВБ, ВВ, ВГ, ВД).

Из названия понятно различие, в зависимости от эксплуатационных условий, а именно степени взрывоопасности того или иного конкретного места установки устройства и соответствующих требований.

По мощности и крутящему моменту соответственно привод подбирается к определённому диаметру задвижки (клапана).

Методика подбора электропривода описывается в соответствующей справочной литературе.
