15ч73гм Ру 0,6МПа

Категория:

Клапан 15ч73гм

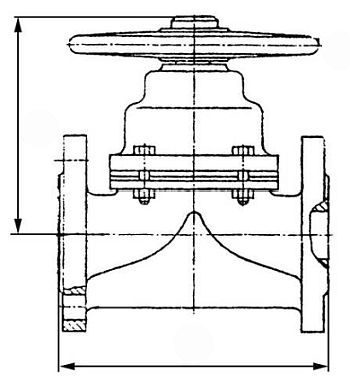

15ch73gm_shemaКлапан гуммированный, диафрагмовый, запорный, проходной, чугунный, фланцевый используется для перекрытия потока в трубопроводе жидких и газообразных агрессивных рабочих сред при температуре от -15 до +100 град. С. Не регулирует поток, эксплуатация только в двух рабочих положениях: «открыто»  и «закрыто». Диафрагмовые вентили ещё называют: «мембранные» по механизму перекрытия.  Установка в систему — в любом положении и при обоих направлениях движения среды при обязательном предварительном контроле внутренней (рабочей) прорезиненной поверхности, которая, в свою очередь, и обусловливает характеристики клапана. . Производитель заявляет 1000 циклов наработки в гарантийный период. В некоторых источниках маркируется как 15кч73гм.

Транспортировка предполагает защиту магистральных патрубков мягкими заглушками и положение затвора — закрыто.

Хранение в сухом помещении, при температуре от от -2 до +30 град. С.15ch73gm-foto

Каталог 15ч73гм.pdf

ФОТО 15ч73гм.jpg

Паспорт 15ч73гм.pdf



15ч73гм технические характеристики:



  • Рабочая среда: агрессивные жидкие и газообразные среды;
  • Давление условное:  до 0,6 МПа;
  • Температура среды: от -15 до +100;
  • Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
  • Материал корпуса: чугун СЧ15;
  • Покрытие рабочей поверхности корпуса: ГХ 1627 (резиновая основа);
  • Мембрана: ГХ 2566;
  • Управление: ручное (маховик).



Габариты и масса:



Обозначение

Длина, мм Высота, мм Масса, кг
15ч73гм  Ду50 195 280

11

15ч73гм  Ду80

240 310 15
15ч73гм  Ду100 270 280

19



Уважаемые Господа!15ch73gm

Клапаны гуммированные, запорные 15ч73гм купить  Вы всегда сможете в нашей Компании, позвонив по номеру: +7 (8452) 68 -38 -19 или написать нам по электронной почте: info@saratovsnab.ru , а так же воспользоваться формой отправки заявок. Мы стремимся, что бы цена 15ч73гм производитель Серпуховский механический завод выгодно отличалась от других предложений.

  • Наши инженеры с всегда ответят на возникающие у Вас вопросы по комплектации запорным оборудованием объектов самой различной сложности. При необходимости часто вероятен подбор аналогичного изделия со схожими характеристиками для предоставления Вам возможности выбора.

  • Все, отгружаемые нашей Компанией, товары имеют: бухгалтерские документы, технический паспорт 15ч73гм с информацией производителя и сертификат качества.

  • Каждое изделие проходит предпродажную проверку, подготовку и упаковку на нашем производстве, получая гарантии на долгосрочную службу.
