15кч892п

15кч892п Py 1,6МПа

Клапаны в наличии! Звоните!

Категория:

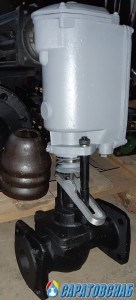

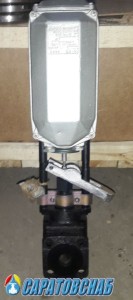

Клапан 15кч892п  (СВВ с электромагнитной защелкой)

15kch892p_shemaКлапан мембранный, чугунный, запорный, проходной, с электромагнитной защёлкой — предназначен для установки на трубопроводах  c диаметром:  Ду 25 мм; Ду 50 мм; Ду 65 мм, как запирающее устройство на жидкие и газообразные среды при давлении до 1,6МПа с дистанционным управлением.  Рекомендованы к эксплуатации среды: газ, бензин, дизельное топливо при температуре от -30 до +40 град.С, а так же пар, вода, воздух от +5 до +150 град.С. Не используется как регулирующая поток арматура. Монтаж рекомендован — приводом вверх, направление потока — на золотник. Температура окружающей среды:  от -30 до +40 градусов Цельсия. Клапан отчасти ремонтопригоден.



Каталог 15кч892п.pdf



15кч892п (СВВ) технические характеристики:



  • Рабочая среда:  вода, пар при температуре до +150 град. С; газ, бензин и др. до +40 град.С;
  • Герметичности затвора:  класс «А» по ГОСТ 9544-83;
  • Давление условное Pу:   1,6 МПа.
  • Присоединение к трубопроводу:  фланцевое по ГОСТ 12815-80;
  • Материал корпуса:  ковкий чугун.
  • Привод: электромагнитный от постоянного тока 110, 220 В; переменного тока 220, 380 В;



Габариты и масса:



Диаметр Длина, мм. Масса, кг.
25 160 15,5
50 230 20,0
65 290 31,0



15кч892п описание работы.



Составляющие элементы клапана СВВ — это:  корпус с седлом, два золотника (основной и разгрузочный), мембрана, ручной дублёр и сальниковый узел.

Привод состоит из тарелки для упора возвратной пружины, якоря с укреплённым на нём штоком с пружиной, катушки тяги, якоря электромагнита защелки, штифта, шариков, сердечника защелки с опорным кольцом, кнопки ручного закрытия, катушки защелки, путевых выключателей (для отключения тока в катушках в конце хода), управляемой тяги и винта заземления. При питании магнита от переменного тока применяется выпрямительный мост.

В начальном положении на электромагнит ток не подаётся, разгрузочный золотник закрывает отверстие основного золотника, а тот, в свою очередь, закрывает проходное отверстие клапана.

Герметичность клапана обусловливается давлением на золотники рабочей средой и за счет действия пружин (возвратной основного золотника и магнита).

При активации кнопки КО замыкается цепь тяговой катушки, якорь основного электромагнита начинает двигаться вверх к стопу. Одновременно с якорем вверх движется шток и связанные с ним пружина, штифт и шарики. Под действием штока  с пружиной, штифт стремится вытолкнуть шарики в стороны. Как только шарики дойдут до уширенной части опорного кольца, они наполовину выйдут из своих гнезд и весь механизм зайдет в верхнее положение, золотник откроет проход клапана.

Закрытие клапана происходит при нажатии кнопки КЗ.

Раз контакты в открытом положении клапана замкнуты, то при нажатии кнопки замыкается цепь катушки защелки. Якорь электромагнита защелки притягиваясь к сердечнику, нажимает на выступающий конец штифта, заставляя его опуститься вниз. Как только шейка штифта дойдет до уровня расположения шариков, последние под действием силы тяжести закатятся к шейке штифта.



Уважаемые Господа!

Клапаны 15кч892п купить Вы всегда сможете в нашей Компании, позвонив по номеру: +7 (8452) 68 -38 -19 или написать нам по электронной почте: info@saratovsnab.ru , а так же воспользоваться формой отправки заявок. Мы постараемся, что бы цена 15892п производитель — АО Семёновский арматурный завод, выгодно отличалась от других предложений. Стоит отметить, что в советское время питерским заводом «Знамя труда» производились эти клапаны с бронзовым уплотнением запорного узла: 15кч892бр и некоторые остатки у нас есть по наличию на складе.
