19с53нж

19с53нж Ру 4,0МПа

Клапаны в наличии! Звоните!



Категория:

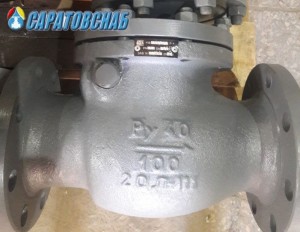

Клапан обратный 19с53нж

19s53nzhКлапан обратный, поворотный, стальной, фланцевый применяется в трубопроводе с диаметром Ду: от 50 мм до 200 мм и давлении до 4,0 МПа для недопущения потока рабочей среды в противоположную сторону и во избежании гидравлических ударов в системе.  Рабочее положение при монтаже -направлением потока под запорный диск: на горизонтальном участке (не рекомендуется) — крышкой вверх, но, что бы ось «захлопки» (смещённая относительно центра сечения корпуса) была выше центра трубопровода и параллельна горизонту. На вертикально расположенном участке — по стрелке (маркированной на корпусе)  вверх.  Не используются как запорные устройства  и не чувствительны к загрязнённости среды.

Каталог 19с53нж.pdf

ФОТО 19с53нж.jpeg



19с53нж технические характеристики:



  • Рабочая среда:  жидкие и газообразные малоагрессивные среды, вода, пар, нефть, углеводороды и т.д. 19s53nzhдо +425 град. С.
  • Давление условное Pу: 4,0 МПа.
  • Присоединение к трубопроводу: фланцевое  по ГОСТ 12815-80
  • Материал корпуса:  сталь 20Л.
  • Температура окружающего воздуха:  от -60 до +60 град. С.
  • Привод — автоматический (давлением рабочей среды — открытие и под собственным весом «хлопушки» — закрытие).



Габариты и масса:



Диаметр Длина,  мм Высота,  мм Масса, кг
  50 230 170 20,0
80 310 185 32,0
100 350 215 47,0
150 480 285 115,0
200 550 335 185,0



 Производство завода «ИКАР»



Клапаны 19с53нж именно Ду 100 выпускались так же заводом «ИКАР» г.Курган  давлениями Ру 1,6 и Ру 2,5 МПа. В производственной программе было три варианта исполнения: с патрубками под приварку (исп.02), фланцевые (исп.00) и с ответными фланцами (исп.01). Среда: вода пресная, техническая от 0 до +50 град.С.Регламентируются чертежами: КЗ 44090  (Ру16); КЗ 44091  (Ру25).



Характеристики Ду100 (Икар):





Ду,мм



Ру, МПа



Высота,мм



Длина,мм

Масса, кг
исп.00 исп.01 исп.02
       100 1,6 335 650 67 116 44
2,5 774 98 159 65



Уважаемые Господа!

Клапаны обратные 19с53нж купить  Вы всегда сможете в нашей Компании, позвонив по номеру: +7 (8452) 68 -38 -19 или написать нам по электронной почте: info@saratovsnab.ru, а так же воспользоваться кнопкой «отправить заявку» на главной странице сайта. Мы постараемся, что бы цена 19с53нж производитель —российские заводы выгодно отличалась от других предложений.

  • Наши инженеры ответят на возникающие у Вас вопросы в решении задач по комплектации оборудованием объектов самой различной сложности. При необходимости всегда возможен подбор аналогичного изделия со схожими характеристиками для предоставления Вам вариантов выбора.

  • Рассмотрим Ваши пожелания по оплате и отгрузке.
  • Мы располагаем собственным грузовым автопарком, а так же сотрудничаем со всеми известными Транспортными Компаниями, представленными на рынке услуг по перевозке грузов Российской Федерации.

  • Все, отгружаемые нашей Компанией, товары имеют: бухгалтерские документы, технический паспорт 19с53нж с информацией производителя и сертификат качества.

  • Каждое изделие  обязательно проходит предпродажную проверку, подготовку и упаковку на нашем производстве, получая гарантии на долгосрочную службу.
