31с45нж

31с45нж Ру 16,0МПа

Так же поставим 31с945нж с электроприводом!

Категория:

Задвижка 31с45нж  (ЗКС 160)

31s45nzhЗадвижка стальная, клиновая с выдвижным шпинделем 31с45нж применяется как запорное устройство на трубопроводах с условным диаметром Ду: от Ду 50 мм до Ду 250 мм с рабочим давлением 16 МПа и 25 МПа для транспортировки таких сред как: вода, пар, попутный и нефтяной  газы, нефтепродукты, смеси водогазонефтяные, конденсат углеводородный, диэтиленгликоль, метанол с температурой до 450 град.С.  Присоединение к трубопроводу фланцевое (чаще используется), под приварку и муфтовое. Не используется для регулирования потока, только два рабочих положения: «открыто» и «закрыто». Изделие в определённой степени ремонтопригодно.

Задвижки маркировкой 31с45нж описывается чертежами: КЗ 11005;  ЗКЛ2-160;  ЗКС 160; КЗ 11012.

Каталог 31с45нж.pdf

Паспорт 31с45нж (образец).pdf



31с45нж технические характеристики:



  • Рабочая среда: жидкости и газы, не агрессивные к материалам устройства.
  • Давление рабочее Ру: от 16,0 МПа (в зависимости от модели);
  • Герметичность: класс «А» по ГОСТ 9544-93;
  • Климатическое исполнение: У1 по ГОСТ 15150-69 (от -40 до +40 град.С);
  • Управление: ручное, редуктор (для 31с545нж), электропривод (для 31с945нж).



Габариты и масса:



Диаметр Длина, мм. Масса, кг.
50 300 43
80 390 91
100 450 129
150 559 260
200 660 320
250 787 430

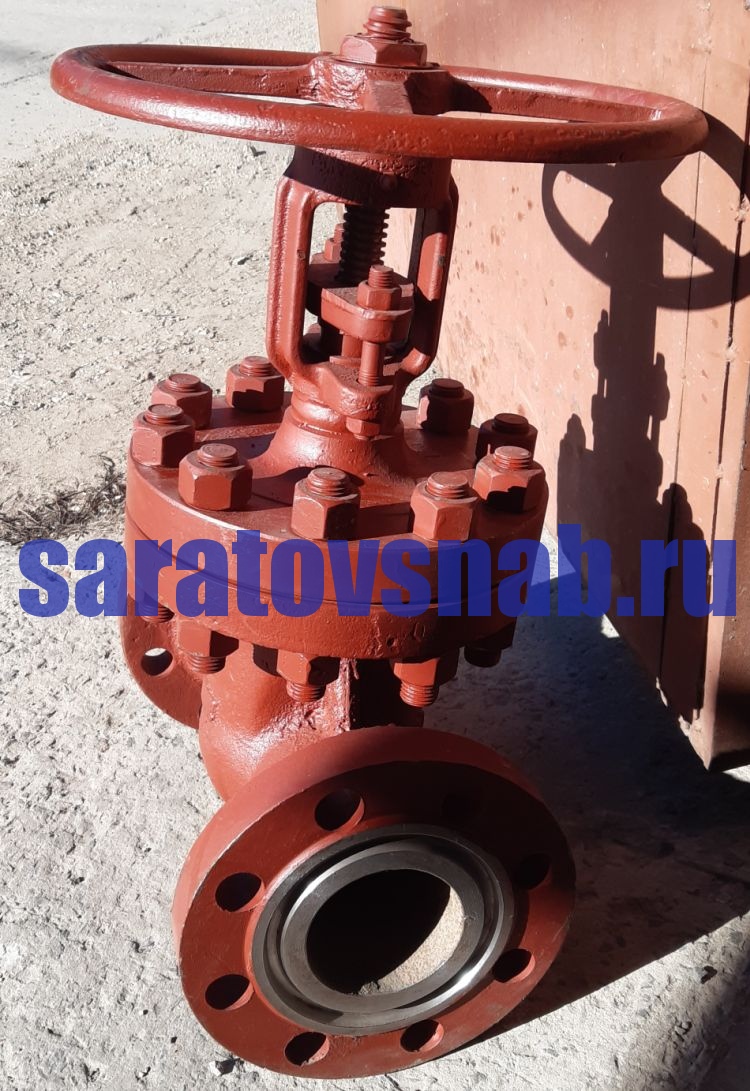

31с45нж (ЗКС 160) с КОФ



Стоит отдельно отметить фланцевое присоединение, потому что в этих изделиях применяются фланцы исполнением «7» и соответствующим давлением 16 МПа как на задвижке, так и на ответных фланцах. Специфика исполнения в использовании между соединяемыми поверхностями при монтаже межфланцевого уплотнительного стального кольца. Важно понимать, что диаметр проточки «канавки» под кольцо у разных производителей отличается, поэтому эту деталь необходимо обязательно учитывать при комплектации ответными фланцами, а самое верное решение — заказывать в комплекте.



Уважаемые Господа!

Задвижки 31с45нж купить в Саратове  Вы всегда сможете  в нашей Компании, позвонив по номеру: +7 (8452) 68 -38 -19 или написать нам по электронной почте: info@saratovsnab.ru, а так же воспользоваться формой отправки заявок на главной странице сайта И мы прикладываем все усилия, что бы цена 31с45нж производитель -российские заводы, такие как: завод ИКАР г. Курган, ОАО Благовещенский арматурный завод, завод им. Гаджиева и другие, были максимально низкими на фоне остальных предложений.

  • Наши опытные инженеры всегда ответят на возникающие у Вас вопросы в решении задач по комплектации оборудованием объектов самой различной сложности. При необходимости, часто возможен подбор аналогичного устройства со схожими характеристиками для предоставления Вам вариантов выбора.
  • Примем к рассмотрению Ваши пожелания по оплате и отгрузке.
  • Мы сотрудничаем со всеми основными Транспортными Компаниями, представленными на рынке услуг по перевозке грузов Российской Федерации и имеем собственный грузовой автопарк для удобства клиентов.
  • Все, отгружаемые нашей Компанией, товары имеют в обязательном порядке: бухгалтерские документы, технический паспорт 31с45нж с информацией производителя, Декларацию ТС  или сертификат качества.
  • Каждое изделие проходит предпродажную проверку, подготовку и упаковку на нашем производстве, получая гарантии на долгосрочную службу.КС
