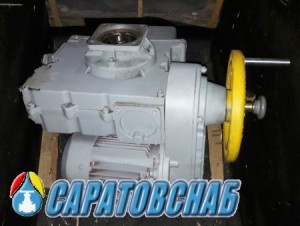

Электропривод НБ  (общепромышленный)

Электропривод НБ используется для приведения в движение рабочего органа запорной и запорно-регулирующей трубопроводной арматурой.  Имеют крутящий момент на основном валу в значениях от 100 до 300 Нм. Управление возможно удалённое,  и непосредственное приводом.  Режим работы электроприводов НБ можно рассматривать как повторно — кратковременный.  Двигатель устройства может работать через сеть переменного тока,  частотой 50-60 Гц и  напряжением 220-660 В, в базовом варианте  380 В с частотой 50 Гц. Основные характеристики модели указаны на шильдике, прикреплённом к корпусу.

Во время прохождения одного цикла (открытие — закрытие) остановить механизм возможно в любой необходимый момент, при  достижении крайнего положения отключение произойдёт автоматически. Так же на местной шкале возможно отследить положение запорного элемента арматуры. При необходимости задаётся блокировка. Эксплуатация возможна в любом месте (помещение, навес, улица) при соблюдении температурных, влажностных и иных номинальных ограничений.  Желательное установочное положение при монтаже — приводом вверх (но есть допуски на любое положение без критичного напряжения на трубопровод).

Электрический ввод возможен как штепсельным разъёмом (см. схему) так и сальниковым вводом (см. схему).

Принципиальная электрическая схема электроприводов общего назначения. jpg



Электропривод НБ состоит из:



  • электродвигатель;
  • металлический кожух;
  • редуктор планетарный;
  • узел путевого выключателя;
  • узел «моментной» муфты»;
  • ручной дублёр с маховиком;
  • основной вал.



Габаритные размеры  электропривода НБ:



gabaritnye-razmery-ehlektroprivoda-nb

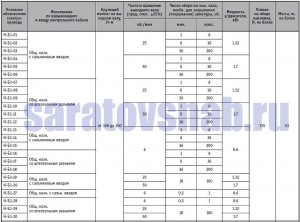

Электропривод НБ технические характеристики:



tekhnicheskie-harakteristiki-privoda-nb







Применение:



Область применения данных приводов — это запорная и запорно-регулирующая арматура различных типов (задвижки, вентили, затворы и т.д.) условным диаметром от Ду200 мм до Ду400 мм. (Более точный подбор модели электропривода осуществляется на этапе проектирования с учётом всех эксплуатационных нюансов.) Присоединительный фланец исполнен по СТ ЦКБА 062-2009.



Упаковка и транспортировка:privod-nb



Электроприводы типа А упаковываются по 2 шт. в деревянный ящик с защитным слоем пропитанной плотной бумаги. Обязательно в комплекте идёт паспорт, инструкция по эксплуатации и разрешительные документы. При перевозке требуется аккуратность не бросать, не кантовать, во избежании механических повреждений устройства. Транспортировка по категории: «хрупкий груз».
