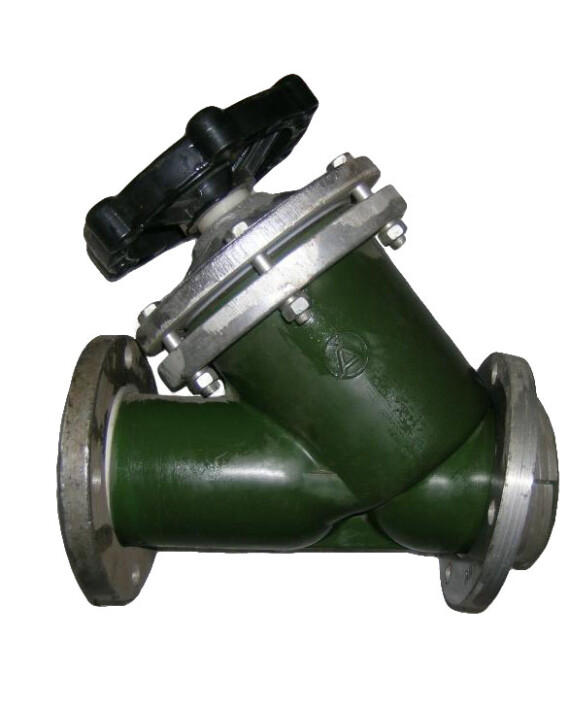

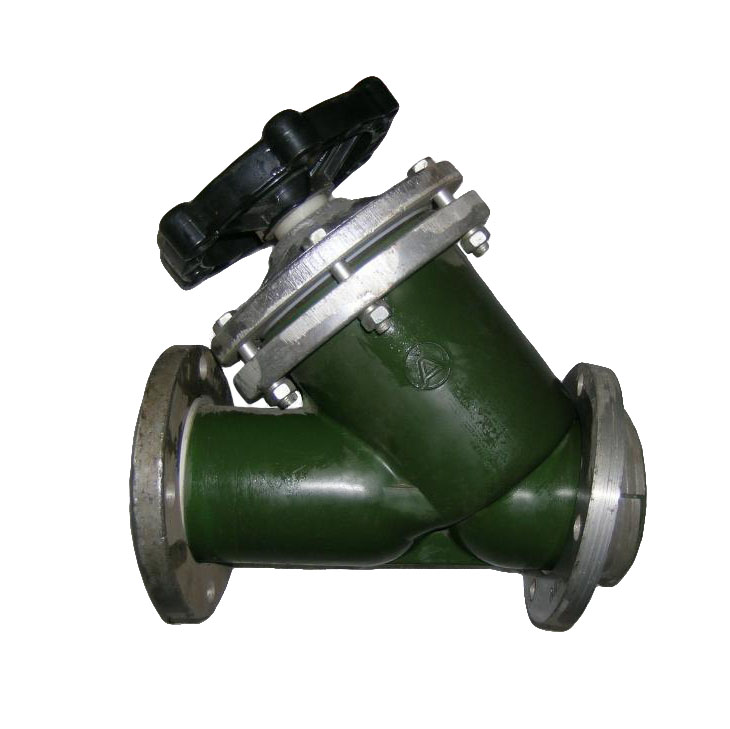

15п56п1

Клапан Запорный Сильфонный 15п56п

Описание 15п56п1:
15п56п1 – клапан запорный сильфонный пентапластовый.

Клапан 15п56п1 применяется в качестве запорного устройства. Рабочая среда клапана: агрессивные среды, к которым применяемые материалы коррозионностойки. Максимальная температура рабочей среды +100°С. Клапан имеет ручное управление. Присоединение к трубопроводу – фланцевое. Клапан 15п56п1 изготавливается условным диаметром Ду100 мм.

Условия эксплуатации запорного клапана 15п56п1:

  • Температура рабочей среды: до + 100°С;
  • Рабочая среда: агрессивные среды, к которым применяемые материалы коррозионностойки;
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69:  У;
  • Направление потока среды: по стрелке на корпусе;

Технические данные запорного клапана 15п56п1:

  • Привод: ручной;
  • Номинальное давление PN, МПа (кгс/см²): 2,5 (25);
  • Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
  • Установочное положение на трубопроводе: любое;
  • Регламентирующий документ: ТУ 26 07-111-83;
  • Класс герметичности по ГОСТ 9544-93:  «А»;
  • Номер чертежа: П 26318;
  • Таблица-фигура: 15п56п1;

Материалы основных деталей запорного клапана 15п56п1:

  • Материал изделия (основной): пентапласт;

Показатели надежности запорного клапана 15п56п1:

  • Средний срок службы клапана 15п56п1: н/д;
  • Гарантийная наработка, циклов: н/д;
