15п67п

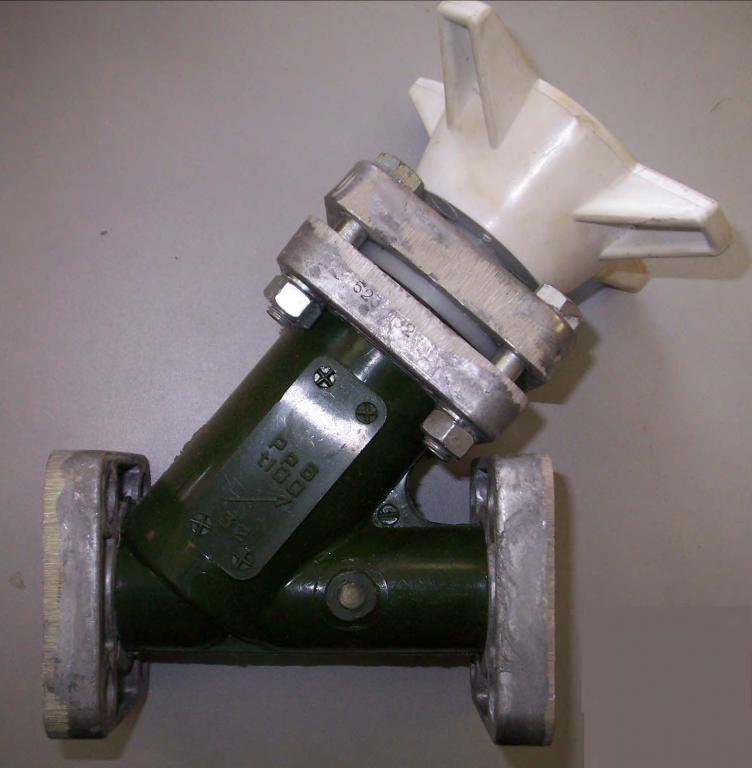

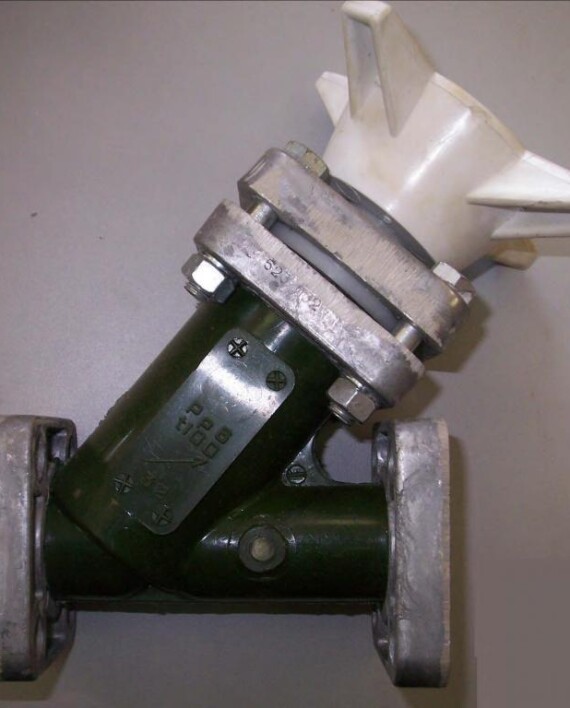

Клапан Запорный Сильфонный 15п67п

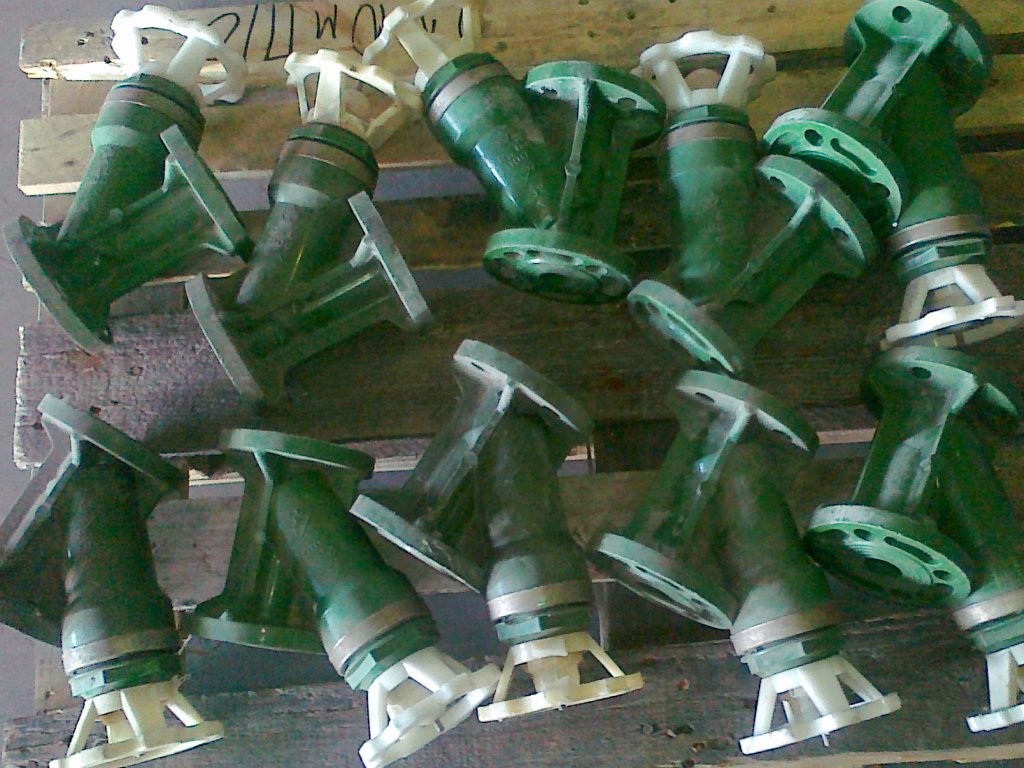

15п67п фото

КЛАПАН ЗАПОРНЫЙ СИЛЬФОННЫЙ

Описание клапана 15п67п:

15п67п клапан пластмассовый запорный сильфонный. Клапан 15п67п предназначен для установки на технологических трубопроводах в качестве запорного устройства для агрессивных сред, к которым материалы корпуса и сильфона химически стойки. Клапан запрещено устанавливать на среды: тетрагидрофуран, бензин, тетрамин, трихлорэтилен, тетрахлорметан, триэтаноламин, тетрахлорэтан, бензол, толуол. Применение винтового сильфона обеспечивает герметичность относительно внешней среды. Пластмассовый клапан 15п67п изготавливается условными диаметрами: Ду25, Ду32, Ду50, Ду100.

Условия эксплуатации пластмассового клапана 15п67п:

  • Температура рабочей среды: от 0 до + 100°С;
  • Рабочая среда: кислоты, растворы щелочей, сероводород, хлористый водород, аммиак газ, формальдегид, предельные углеводороды – метан, бутан, пропан и др., четыреххлористый углерод, этиловый спирт;
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69:  «У»;
  • Направление потока среды: под золотник (по стрелке);

Технические данные пластмассового клапана 15п67п:

  • Привод: ручной (маховик);
  • Номинальное давление PN, МПа (кгс/см²): 0,6 (6);
  • Присоединение к трубопроводу: фланцевое с присоединительными размерами по ГОСТ 12815-80;
  • Установочное положение на трубопроводе: любое;
  • Регламентирующий документ: ТУ 26-07-270-80;
  • Класс герметичности по ГОСТ 9544-93:  «А»;
  • Номер чертежа: П 26523;

Материалы основных деталей пластмассового клапана 15п67п:

  • Материал изделия (корпус): пентапласт; полипропилен;
  • Материал изделия (сильфон): фторопласт Ф-42ЛД-2;
  • Материал изделия (шпиндель): СФД-В по ТУ 6-05-1543-79;

Показатели надежности пластмассового клапана 15п67п:

  • Средний срок службы: 5 лет;
  • Гарантийная наработка, циклов: 1200;
  • Полный средний ресурс, циклов: 5000;
