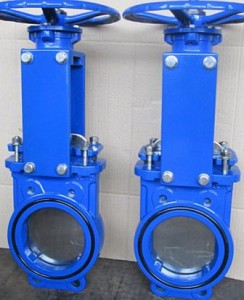

Задвижка шиберная (ножевая)
Задвижка шиберная применяется для регулирования и перекрытия потока в трубопроводных системах как жилищно -коммунального хозяйства так и в различных областях промышленного производства например химическое, нефтяное, горнодобывающее, целлюлозно-бумажное и т.д. вплоть до высокого содержания абразивных включений в среде.
Широкий диапазон номинальных диаметров от Ду 50 до Ду 2000 мм. Рабочее давление шиберов Ру: 16 бар (Ду 50 — Ду 100); 10 бар (Ду 125 — Ду 200); 7 бар (Ду 250 — Ду 400); 5 бар (Ду 450 — Ду 550); 3 бар (Ду 600 — Ду 700); 2 бар (Ду 800 — Ду 900); 1 бар (Ду 1000 — Ду 2000), но может быть изменено в большую сторону (под заказ). Возможность применения в производстве различных конструкционных материалов (чугун, стали в т.ч. молибденсодержащие) и уплотнений позволяет применять задвижки в огромном диапазоне температур и рабочих сред, для которых можно подобрать индивидуальную комбинацию материалов устройства.
В отличии от классических, шиберные задвижки имеют однонаправленную схему эксплуатации (маркируется стрелкой на корпусе) с минимальным (или почти отсутствующим) сопротивлением по гидравлике, что гарантирует максимальную пропускную способность. Корпус представляет собой чугунную или стальную литьевую базу с направляющими для ножа (гильотины с зафиксированным штоком) и внешним антикоррозионным эпокситным покрытием.
Присоединение к трубопроводу возможно межфланцевое, фланцевое, стяжное с «проушинами» (ответные фланцы по ГОСТ 33259-2015).
Рабочая температура и материалы корпуса
- Углеродистая сталь WCB: от — 40°C до +425°C;
- Чугун с шаровидным графитом GGG40: от — 25°C до +180°C;
- Серый чугун GG25: от — 10°C до +343°C;
- Нержавеющая сталь класса CF8: от — 100°C до +700°C;
- Молибденсодержащая сталь CF8M: от — 100°C до +700°C.

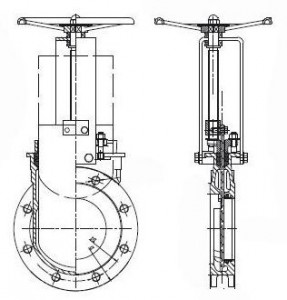

Конструкция и материалы задвижки
Материалы уплотнения для рабочих сред
Материал | Температура | Рабочая среда |
Этиленпропиленовый каучук EPDM |
-40°C +120°C | ГВС и ХВС, пар, морская вода, сжатый воздух, соли, кислоты. |
Бутадиен-нитрильный каучук NBR |
-30°C +90°C | Нефть, нефтепродукты, минеральные масла, вода, морская вода, стоки, гликоль. |
Фторкаучук FPM (Viton) | -23°C +200°C | Высокая коррозионная, радиационная стойкость, кислотоупорность. |
Натуральный каучук (NR) | -50°C +70°C | Для абразивных продуктов. Не для пара, углеводородов, масел. |
Политетрафторэтилен PTFE |
-50°C +200°C | Высокая термоустойчивость к химическим продуктам. |
Металл по металлу (нж) | -100°C +300°C | К коррозионным, абрaзивным и вязким средам при высоких температурах. |
Задвижки шиберные производители
В настоящее время шиберные (ножевые) задвижки (затворы), в связи с нарастающей популярностью взяли в производство огромное количество предприятий. В западных странах шиберная запорная конструкция была освоена достаточно давно и уже много лет на ранке присутствуют такие европейские марки как Dendor, Tecofi, ABOvalve и т.д. Традиционными на российском рынке стали и китайские шиберные задвижки как недорогой аналог, но, разумеется, уступающими по качеству сборки и литьевых составляющих изделия.
Наша Компания предлагает к поставке шиберные затворы российских производителей, что, по нашему экспертному мнению, является наиболее оптимальным выбором при всём многообразии вариантов. Следует понимать, что этот тип запорно-регулирующей арматуры применяется в большей степени на ответственных участках трубопроводных систем, как-то пищевые, химические, нефтехимические, горно-обогатительные производства и проч., а не на рядовых объектах ЖКХ, где эксплуатирующие организации всегда стремятся сэкономить.
Широкий спектр рабочих сред шиберной задвижки, вплоть до тягучих, пульпообразных масс попросту исключает применение классических задвижек и вентилей, а добавляет способность регулирования потока.
Если перед Вами стоит задача: купить шиберную (ножевую) задвижку — смело обращайтесь к нам и мы поможем сориентироваться в многообразии сегодняшнего рынка и не попасться на заверения недобросовестных поставщиков.
Инструкции по монтажу шиберных задвижек (см. рисунок ниже):
- Задвижку со шпильками, в том числе и плоское уплотнение (прокладку), вложить во фланцы.
- Пододвинуть фланцы на шпильки и слегка привернуть с помощью четырех гаек.
- Фланцы на нескольких местах прикрепить электродом к трубопроводу.
- Задвижку изъять.
- Приварить фланцы к трубопроводу.
- После охлаждения фланцев снова вложить задвижку вместе с плоским уплотнением. Стрелка на корпусе должна отвечать направлению тока.
- Задвижку центрировать, добавить остальные винты и гайки и постепенно затягивать «крест-накрест».
Купить шиберные ножевые задвижки (затворы) в Саратове отечественного производства Вы можете в нашей Компании, позвонив по номеру: +7 (8452)43-66-55, или присылайте нам на электронную почту информацию о Ваших потребностях <armahim.sar@yandex.ru>.
Наши инженеры проконсультируют Вас по оборудованию и предложат оптимальный вариант по комплектации трубопроводной арматурой.
