Клапан регулирующий Т-33б  Ду50

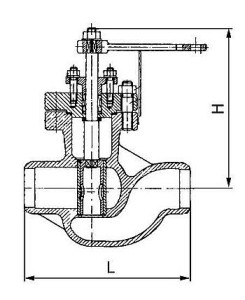

t-33b_shema

Клапан регулирующий, стальной, сальниковый, энергетический давлением до 10 МПа используется в водяных трубопроводах температурой до 300 град.С.  Выпускается присоединением под приварку диаметром Ду50, но у модели есть исполнения по климатическим условиям. Эксплуатация предполагает полуоборотный режим (90 град).  Категорически не применяется как запорное устройство. Установка в строгом соответствии с требованиями по монтажу на участках доступных для проверки и обслуживания.

Как и с другими клапанами высокого давления, гидроиспытания проводить в соответствии с  существующем регламентом, все работы по ремонту (ревизия как минимум один раз в год) и обслуживанию (осмотр не менее одного раза в три месяца) только при отсутствии давления в системе.



ФОТО Т-33б.jpg



Т-33б технические характеристики



  • Рабочая среда: вода.
  • Давление условное Ру: 10,0 Мпа.
  • Температура: до 300 град.С.
  • Крутящий момент:  100 Мкр.н*м.
  • Площадь сечения: 3,52 см²
  • Присоединение к трубопроводу под приварку.
  • Управление: ручное.



Габариты, масса и цена Т-33б:



Диаметр Длина, мм Высота, мм Масса, кг Цена
50 225 343 25 25000





Материалы основных деталей





Корпус сталь 25Л
Гильза сталь 30Х13
Золотник сталь 12Х18Н10Т
Валик сталь 40Х (никелированая)
Крышка сталь 20

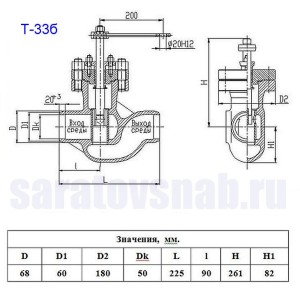

Устройство и размеры клапана  Т-33б



 chertezh t33b



















Клапан регулирующий с электроприводом Т-33бЭ Ду50

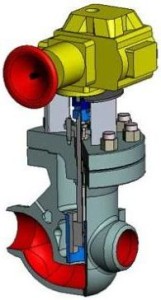

t-33be

Клапан регулирующий с электроприводом Т-33бЭ полностью схож с моделью описанной выше, с тем отличием, что он выполнен с креплением под электропривод и им же комплектуется. Модель привода: МЭОФ -250/25 — 0,25 — 99К  общепромышленного исполнения для стран с умеренным и умеренно-холодным климатом.

Масса без привода 28 кг, с приводом 56,8 кг. Габаритные характеристики более детально см. чертёж ниже. Все остальные показатели, такие как: площадь сечения, крутящий момент и т.д. как и в клапане с рычагом. Ввиду более сложной конструкции цена повышается не только на стоимость электропривода, но дороже и сам клапан.

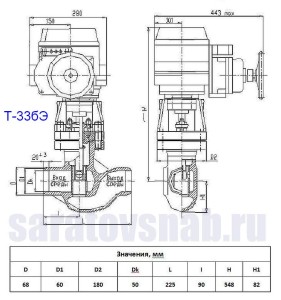

Устройство и размеры клапана  Т-33бЭ



T-33be-chertezh

t-33be























Производитель Т-33б: ООО «Таганрогский котельный завод»
