Затворы дисковые

Дисковый поворотный затвор

Поворотный затвор  — это один из распространённых видов современной трубопроводной арматуры. Уже из названия мы понимаем, что  особенностью такой конструкции является механизм, в котором запирающим элементом является деталь в форме диска.  Вращаясь вокруг своей оси, этот диск может находиться  под нужным углом относительно потока рабочей среды, тем самым, изменяя проходное сечение трубы.

Исходя из вышесказанного, дисковые затворы мы рассматриваем и как запорные и как регулирующие устройства в системах трубопроводов  .

Как и в случае с задвижками, затворы различаются по материалу корпуса и диска, по способу управления и т.д.

Простота,надежность, малое гидравлическое сопротивление конструкции обуславливает применение затворов в самых разнообразных системах:

  • технологических трубопроводах,
  • системах водяного и парового обеспечения,
  • отопительных и прочих установках.

Срок эксплуатации затворов может достигать нескольких десятков лет, так как подчас производителем заявляется более пятидесяти тысяч циклов наработки устройства на отказ.

Diskovie zatvoryВвиду предусмотренной защиты от загрязнений, исключается вероятность «заклинивания» при эксплуатации, даже в работе с очень грязными средами . Экономическая выгода заключается в том, что конструкция проста и не требует специального дорогостоящего обслуживания, а ремонт сводится только к замене уплотнений,  а так же в сравнении с задвижками, кранами и вентилями у дисковых поворотных затворов цена существенно ниже.

По присоединению дисковые затворы  делятся на:

—  фланцевые,

—  межфланцевые,

—  с резьбовыми «ушками».

Монтажные работы не составляют особого труда, ввиду того,что затворы имеют сравнительно небольшую массу и строительную длину. Но следует заметить, что на малых диаметрах при открытом положении возникает препятствие в виде высокого гидравлического сопротивления (что в обратном случае на больших диаметрах является преимуществом).

Дисковые затворы — это один из самых применяемых видов трубопроводных устройств не только из-за их надежности и функциональности, но и экономической обоснованности, что на сегодня является важнейшим фактором при так называемом «бюджетировании» объектов народного хозяйства.

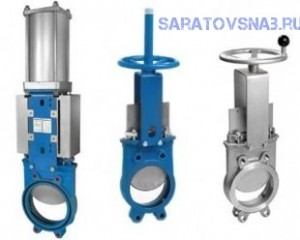

Затворы шиберные



Шиберные затворы —  отнесём к запорно — регулирующей арматуре при управления потоками среды с высоким количественным содержанием абразивных частиц, агрессивной среды, суспензий с  различными включениями,  стоков шлама, сыпучих сред  и т.д.

Запирающая деталь в таких устройствах выполнена как нож или гильотина, которая, перемещаясь по направляющим корпуса перпендикулярно к потоку, запирает его, а иногда встречается, регулирует его объем.

Кромка ножа шиберного затвора иногда заострена, что способствует быстрому «разрезанию»  потока и перекрытию.  Полную герметичность трубопроводу должны обеспечивать качественно изготовленные пазы для движения и прилегания рабочего органа к уплотнению корпуса затвора.

По типу управления:

  • с ручным управлением (так же есть варианты как и в задвижках)
  • с пневматическим управлением
  • с электромеханическим управлением.

По расположению запорного устройства:

  • шиберы типа «Ш» — имеют симметричный запор и монтируются произвольно к направлению рабочего потока.
  • шиберы типа ШН – запорный орган снабжен Р — образным  уплотнителем, из — за чего достигается  герметичность высокой степени. ZatvoryПоложение при монтаже зависит от направления потока среды.

Применение шиберных задвижек приходится на все промышленные сферы: металлургическую, горнодобывающую, химическую и т.д.

То есть,  во всех областях народного хозяйства,  при эксплуатации с вязкими, твердыми, сыпучими или жидкими с твердыми включениями  потоками рабочих сред. В зависимости от характеристики рабочей среды зависит и материал для производства шиберов.
