Классификация трубопроводной арматуры.

Трубопроводной арматурой называется приспособление, устанавливаемое на трубопровод с целью регулирования потока жидкости или газа в трубопроводе. Примерами такого типа арматуры служат различные краны, задвижки, клапаны и затворы. Все перечисленные устройства должны соответствовать установленному государственному стандарту (ГОСТ).

Классификация трубопроводной арматуры:

1. По области применения

— контрольная арматура
— редукционная арматура
— противопожарная арматура
— спускная арматура
— сантехническая арматура
— транспортная арматура

2. По функциональности

— предохранительная арматура
— аварийная арматура
— контрольная арматура
— отводное устройство
регулирующая арматура
— запорная арматура
— конденсатоотводчик

3. По способу прикрепления к трубе

— муфтовая
— ниппельная
— приварная
— фланцевая

4. По герметизации

— мембранная
— сальниковая
— сильфонная

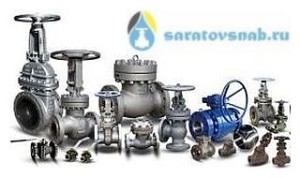

Для изготовления арматуры применяется целый ряд различных металлов. Среди которых основным является чугун (серый, высокопрочный). Отметить стоит наличие в арматуре углеродистой стали. Из цветных металлов можно выделить никель, алюминий и титановый сплав. При изготовлении применяются не только металлы, но и такие материалы, как: стекло, полиэтилен, фаолит и керамика.truboprovodnaya-armatura
Для правильного подбора устройства в нашей стране используется специальная система индексов (ЦКБА). Данная система состоит из цифр и букв. По цифрам определяется тип устройства, по буквам материал, из которого изготовлено оборудование.
Задвижки относятся к арматуре запорного типа. В основном выполняются из чугуна или стали. Задвижки можно разделить на два вида (с выдвижным и не выдвижным шпинделем). Затвор перемещают перпендикулярно направлению потока. Степень закрытия зависит от числа оборотов. Среди основных преимуществ задвижки можно отметить простоту применения большую вариативность условий рабочей среды.
Краны- устройства, имеющие громадную область применения. Принцип их действия основан на повороте затвора вокруг своей оси. Степень закрытия зависит от угла поворота пробки на 360 градусов. Большим достоинством кранов является их сферичность, что позволяет им значительно расширить область применения.
Затворы можно отнести как к запорной, так и к запорно- регулирующей арматуре. Большая функциональность данного типа арматуры позволила ему получить широкое распространение. Принцип работы основан на вращающимся по своей оси диске, который регулирует поток жидкости вплоть до его полной остановки.
