Обратные клапаны

Препятствуют обратному движению среды в трубопроводе, конструктивно делятся на две группы:

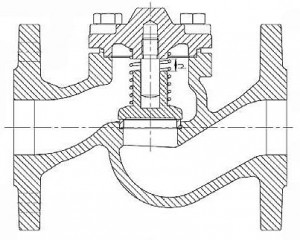

Подъёмные обратные клапаны

podyemni-klapanПодъёмные представляют собой однонаправленный запирающий механизм в виде золотника садящегося на седло и открывающего проход только в одном направлении давлением напора жидкости или газа. Канал выполнен как у вентиля, поэтому очевидно, что корректно будет работать только на горизонтальном участке трубы. По маркировке определяется индексом «16», например: 16с13нж (подъёмный, стальной, обратный клапан с нержавеющим уплотнением).

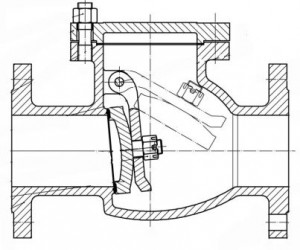

Поворотные обратные клапаны

povorotny-klapanКак следует из названия, обеспечивает проход под давлением потока в одном направлении поворотом запорного элемента т.н. «хлопушки», закреплённой с одной стороны или поперёк внутри. Применяется на вертикальных участках трубопровода. маркируются индексом «19», например: 19ч21бр (поворотный, чугунный, обратный клапан с бронзовым уплотнением).
