15ч63гм Ру 0,6МПа

Клапаны в наличии! Звоните!

Категория:

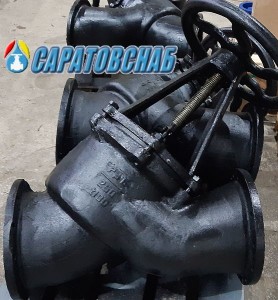

Клапан 15ч63гм

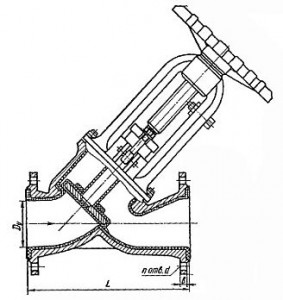

15ch63gm_shemaКлапан гуммированный, диафрагмовый, прямоточный, запорный, чугунный, фланцевый используется для перекрытия потока в трубопроводе жидких и газообразных агрессивных рабочих сред при температуре от -15 до +100 град. С. Не применяется для регулирования пропускной способности устройства, только для закрытия и открытия. Диафрагмовые вентили ещё называют: «мембранные» по механизму перекрытия.  Установка в систему — в любом положении к горизонту и вертикали, при обязательном предварительной проверке рабочей прорезиненной поверхности, которая обусловливает характеристики изделия. Производитель определяет гарантийный период в 1000 циклов наработки и год с момента запуска. В некоторых источниках маркируется как 15кч63гм.

Транспортировка осуществляется при закрытых магистральных патрубках мягкими заглушками в закрытом положении запорного узла.

Хранение в сухом помещении, при температуре от от -2 до +30 град. С.

Каталог 15ч63гм.pdf



15ч63гм технические характеристики:



  • Рабочая среда: агрессивные жидкие и газообразные среды;
  • Давление условное:  до 0,6 МПа;
  • Температура среды: от -15 до +100;
  • Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
  • Материал корпуса: чугун СЧ15;
  • Покрытие рабочей поверхности корпуса: ГХ 1627 (резиновая основа);
  • Мембрана: ГХ 2566;
  • Управление: ручное (маховик).



Габариты и масса:



Обозначение

Длина, мм Высота, мм Масса, кг
15ч63гм  Ду125 400 515

56,8

15ч63гм  Ду150

480 590 72,7
15ч63гм  Ду200 609 654

128,5

15ч63гм  Ду250

730 764 199,2

15ч63гм  Ду300

869 824 258,6



Уважаемые Господа!

Клапаны гуммированные, прямоточные 15ч63гм купить  Вы всегда сможете в нашей Компании, позвонив по номеру: +7 (8452) 68 -38 -19 или написать нам по электронной почте: info@saratovsnab.ru , а так же воспользоваться формой отправки заявок. Мы стремимся, что бы цена 15ч63гм производитель Серпуховский механический завод выгодно отличалась от других предложений.

  • Наши инженеры с всегда ответят на возникающие у Вас вопросы по комплектации запорным оборудованием объектов самой различной сложности. При необходимости часто вероятен подбор аналогичного изделия со схожими характеристиками для предоставления Вам возможности выбора.

  • Все, отгружаемые нашей Компанией, товары имеют: бухгалтерские документы, технический паспорт 15ч63гм с информацией производителя и сертификат качества.

  • Каждое изделие проходит предпродажную проверку, подготовку и упаковку на нашем производстве, получая гарантии на долгосрочную службу.
