15нж66п

15нж66п Ру 1,6-4,0МПа

 Производство Россия! Звоните!

Клапан 15нж66п

15nzh66p-shemaКлапан запорный, сильфонный, из нержавеющей стали 08Х18Н10Т (12Х18Н9ТЛ), фланцевый,  с дублирующим сальником для более высокой герметичности  к окружающей среде.  Используется как запорное устройство на трубопроводных системах диаметром: от Ду 10 мм до Ду 200 мм.  Для различных, в том числе агрессивных сред  температурой от -40 до +200 град. С. и  давлением  до 1,6 — 4,0 МПа.  Установочное положение при монтаже рекомендовано в верхней полусфере относительно горизонта, при обоих направлениях движения потока (начиная с Ду 100 — на золотник).  Не допускается эксплуатация с функцией регулирования, только полное перекрытие и открытие на участке системы. На давление Ру4,0 МПа клапаны производятся диаметром от Ду10 до Ду125 включительно. Возможна поставка 15нж66п1 — с материалами корпуса, крышки, золотника и шпинделя из сталей, легированных молибденом: 12Х18Н12М3ТЛ, 10Х17Н13М2Т, что улучшает некоторые характеристики изделия, но с ростом его цены.

Ввиду конструктивной сложности и повышенной надёжности устройство неремонтопригодно (только замена полностью сильфонного узла).

Паспорт 15нж66п (образец),jpg

Каталог 15нж66п.pdf



15нж66п технические характеристики:

  • Рабочая среда: жидкости и газы, по отношению к которым материалы изделия коррозионностойки;
  • Давление номинальное Pу: 1,6 МПа;
  • Присоединение к трубопроводу: фланцевое по ГОСТ Р 54432-2011;
  • Герметичность затвора:  класс «А» по ГОСТ Р 54808-2011;
  • Чертёж:  У 26549;
  • Управление: ручное.

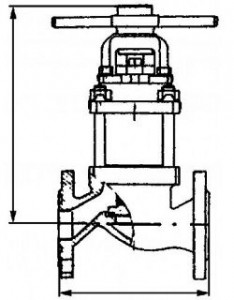

Устройство клапана



15nzh66p-shema



Габариты и масса:



15нж66п Ду Длина, мм Высота, мм Масса, кг
 10 130 180 4,5
15 130 170  4,5
 20  150  190  5,0
 25  160  205  5,8
 32  180  270  7,8
 40  200  310  12,5
 50  230  358  19,5
 65  290  373  41,0
 80  310  435  60,0
 100  350  500  75,0
 125  400  614  90,0
 150  480  674  105,0
 200  600  818  160,0





Уважаемые Господа!

Клапаны запорные 15нж66п купить Вы всегда сможете в нашей Компании, позвонив по номеру: +7 (8452) 68 -38 -19 или написать нам по электронной почте: info@saratovsnab.ru, а так же воспользоваться формой отправки заявок. Мы постараемся, что бы цена 15нж66п производитель — российские заводы, была ниже других предложений.

  • Наши  инженеры ответят на возникающие у Вас вопросы в решении задач по комплектации оборудованием объектов самой различной сложности. При необходимости всегда возможен подбор  изделия со схожими характеристиками для предоставления Вам вариантов выбора.

  • Мы имеем собственный грузовой автотранспорт, а так же сотрудничаем со всеми известными Транспортными Компаниями,  на рынке перевозок грузов Российской Федерации.

  • Рассмотрим Ваши предложения по оплате и доставке.
  • Все, отгружаемые нашей Компанией, товары обязательно имеют: бухгалтерские документы, технический паспорт 15нж66п с информацией производителя и сертификат качества.

  • Каждое изделие  непременно проходит предпродажную проверку, подготовку и упаковку на нашем производстве, получая наши полные гарантии.
