17с11нж

17с11нж Ру 1,6МПа

Клапаны в наличии! Звоните!

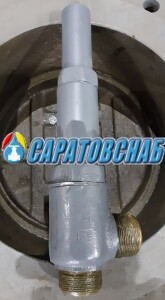

Клапан предохранительный 17с11нж

17s11nzh_shemaКлапан предохранительный, цапковый, малоподъёмный  17с11нж предназначен для предотвращения возникновения аварийных ситуаций, вызванных недопустимым (сверх критического) повышением давления в системах трубопроводов, устройствах, резервуарах и т.д. с различными малоагрессивными рабочими средами. Программа производства включает только два типоразмера: Ду15 и  Ду25 мм. Максимальное  давление: 1,6 МПа и температура 225 град. С.  Уплотнение: «нж» (металл по металлу).  Клапан до определённой степени — ремонтопригоден. Климатическое исполнение: «У» (от -40 до +50 град.С). Герметичен к окружающей среде.

Установка строго — вертикальная, колпаком вверх с подачей среды под золотник, предварительно проверив сохранность пломбы и соответствие настроенного давления сброса требуемому.

Консервация предполагает собой заводскую смазку, заглушки, упаковку и хранение в сухом помещении с влажностью не выше 80% и температурой от -50 до +50 град.С. В отсутствии воздействия каких-либо агрессивных газов.





17с11нж технические характеристики:



  • Рабочая среда: жидкости и газы, фреон, аммиак;
  • Условное давление: до 1,6 МПа;
  • Температура: от — 40 до 250 град. С.;
  • Присоединение к трубопроводу: цапковое (резьба М 33х1,5);
  • Материал корпуса: алюминий;
  • Привод: автоматический (давлением потока среды).



Габариты и масса:



Ду, мм

Длина, мм Высота, мм Масса, кг
15 72,5 260 2,5
25 90 388 5,1



Детали клапана 17с11нж

(см. чертёж):

  1. Корпус;
  2. Наплавка;
  3. Подпятник;
  4. Шарик;
  5. Шток;
  6. Золотник;
  7. Втулка;
  8. Опора;
  9. Прокладка;
  10. Стакан;
  11. Пружина;
  12. Пломба;
  13. Втулка регулирующая;
  14. Прокладка;
  15. Гайка;
  16. Колпак.



Уважаемые Господа!

Клапан предохранительный 17с11нж купить Вы всегда сможете в нашей Компании, позвонив по номеру: +7 (8452) 68 -38 -19  или написать нам по электронной почте: info@saratovsnab.ru, а так же воспользоваться возможностью отправки с главной страницы сайта.  17с11нж производитель — российские заводы.

  • Наши  инженеры с удовольствием ответят на возникающие у Вас вопросы в решении задач по комплектации оборудованием объектов самой различной сложности. При необходимости зачастую возможен подбор аналогичного изделия со схожими характеристиками для предоставления Вам выбора.

  • У нас есть собственный грузовой автопарк и сотрудничаем со всеми известными Транспортными Компаниями Российской Федерации.

  • Различные схемы оплаты.
  • Все, отгружаемые нашей Компанией, товары имеют: бухгалтерские документы, технический паспорт 17с11нж с информацией производителя и сертификат качества или Декларацию Таможенного Союза.

  • Каждое изделие проходит обязательную предпродажную проверку, подготовку и упаковку на нашем производстве, получая гарантии на долгосрочную службу.
