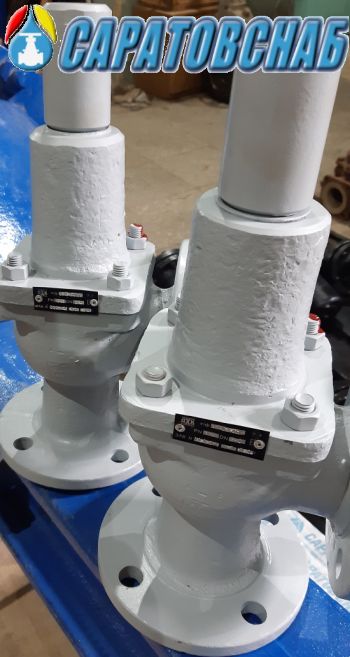

Клапан предохранительный 17с12нж

17s12nzh_shemaКлапан предохранительный, пружинный, неполноподъёмный, автоматический (без ручного подрыва), двухпозиционный, фланцевый, максимальным давлением Ру 1,6 МПа.  Служит для защиты систем и агрегатов (ёмкости, котлы, резервуары) от давления превышающего заданное, сбрасывая открытием затвора до настроенного значения. Поток рабочей среды — под золотник (обозначено стрелкой). В рабочем состоянии — «нормально закрыт».  Материал корпуса — сталь 25Л, остальные детали — 20Х13Л, пружина — сталь 50ХФА, колпак — сталь 5. Уплотнение нержавеющее «нж». Модель имеет только один типоразмер Ду50 и три диапазона настройки давления. ТУ 26-07-1489-89. Устройство относится к классу восстанавливаемых, ремонтопригодных.

Срок гарантии на изделие 17с12нж производитель заявляет: 12 месяцев с начала ввода в эксплуатацию.  Консервация в заводском состоянии — три года. Средняя наработка на отказ как минимум 1100 циклов.

Купить 17с12нж всегда можно в нашей Компании, клапаны в наличии,  дополнительно ответные фланцы и крепеж.

Внимание! При заказе необходимо знать давление срабатывания (сброса) длля настройки соответствующей пружины.



Детали предохранительного клапана:

  • Колпак;
  • Винт регулирующий;
  • Пружина;
  • Крышка;
  • Шток;
  • Золотник;
  • Седло;
  • Корпус.



 17с12нж технические характеристики:



  • Рабочая среда:  воздух, аммиак и другие среды, нейтральные к материалам устройства;
  • Номинальное давление Ру: 1,6 МПа;
  • Рабочая температура: от -40 до +225 град.С.;
  • Присоединение к трубопроводу:  фланцевое, исп. 1 с учётом давления (см. выше), по ГОСТ 12815;
  • Материал корпуса: сталь 25Л;
  • Климатическое исполнение: У1 по ГОСТ 15150 (от -40 до +40 град.С);
  • Управление: автоматическое (давлением среды).



Габариты и масса (см. чертёж):



Ду, мм Длина, мм Высота, мм Масса, кг
50 180 370 14,9



Диапазоны настройки 17с12нж (номер пружины)

  • 2,0 — 4,0  кгс/см2  (1);
  • 4,0 — 8,0  кгс/см2  (2);
  • 8.0 — 16.0 кгс/см2  (3).



Цена 17с12нж не зависит от диапазона настройки.



Монтаж 17с12нж



  • поставка изделия к месту монтажа осуществляется в упаковке производителя;
  • расконсервация перед монтажом заключается в извлечении пластиковых заглушек, удалении заводской смазки и  промывке всех полостей приспособленным для этих целей растворителем;
  • установка строго колпаком вверх;
  • перед началом эксплуатации системы все устройства должны быть открыты и произведена продувка и промывка;
  • обеспечить отсутствие нагрузки от трубопровода на клапан;
  • участок установки должен быть доступен для осмотра и работ по обслуживанию.
