Клапан предохранительный 17с6нж  СППК4Р

17s6nzh_shemaКлапан предохранительный, пружинный, полноподъёмный, двухпозиционный, фланцевый, номинальным давлением Ру 1,6МПа, температурой от -40 до +425 град.С., с механизмом принудительного открытия (ручного подрыва). Служит защитой трубопроводных систем и агрегатов от критического давления, путём сброса до установленного значения и автоматического возвращения в рабочий режим.  Направление потока рабочей среды — под золотник (указано на корпусе литьевым способом, так же давление и диаметр).  Материал корпуса — сталь 25Л, остальные детали — 20Х13Л, пружина — сталь 50ХФА. Уплотнение седла — «нж». Производственная программа предполагает модельный ряд из четырёх типоразмеров (вход/выход): Ду50/80, Ду80/100, Ду100/150 и Ду150/200 мм. Преимуществом модели является возможность принудительного сброса, что приводит к некоторому удорожанию изделия из-за усложнения конструкции. Эксплуатация по ГОСТ 15150-69 (от -40 до +40 град.С).

Гарантийный срок производитель устанавливает 1 год с момента ввода в эксплуатацию и три года консервации. Срок службы от 15 лет при 180 циклах наработки на отказ.

Если Заказчик принял решение купить 17с6нж  в нашей Компании, то по желанию, устройство дополнительно комплектуется КОФ и крепежом.

Внимание! Заказывая клапан следует обязательно указать на какое давление срабатывания нам следует настроить рабочую пружину.



Паспорт СППК4Р (17с6нж) образец.pdf

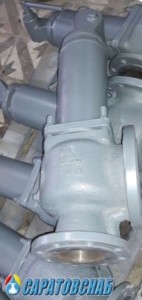

ФОТО 17с6нж.jpg



Детали предохранительного клапана:

  1. Колпак;
  2. Винт регулирующий;
  3. Пружина;
  4. Крышка;
  5. Шток;
  6. Рычаг ручного подрыва;
  7. Золотник;
  8. Седло;
  9. Корпус.



 17с6нж технические характеристики:



  • Рабочая среда:  жидкая и газообразная, нефтепродукты, углеводороды, аммиак и другие слабоагрессивные среды, нейтральные к материалам устройства;
  • Номинальное давление Ру: 1,6 МПа (вход), 0,6 МПа (выход), 1,6 МПа (для Ду150 вых.);
  • Рабочая температура: от -40 до +425 град.С.;
  • Площадь сечения седла Fc, мм2: 855 (Ду50), 1256 (Ду80), 1809 (Ду100), 4416 (Ду150);
  • Коэффициент расхода a1: 0,8 (газы), 0,5 (жидкости);
  • Допустимые протечки в затворе, см3/мин: 5 (Ду50), 10 (Ду80, Ду100), 15 (Ду150);
  • Присоединение к трубопроводу:  фланцевое, исп. 1 с учётом давления (см. выше), по ГОСТ 12815-80;
  • Материал корпуса: сталь 25Л;
  • Климатическое исполнение: У1;
  • Управление: автоматическое (сброс давлением среды), ручное (рычагом).



Габариты и масса (см. чертёж):



Модель клапана Размеры, мм Масса, кг
D L L1 H
СППК4Р  50-16 102 130 155 603 29
СППК4Р  80-16 133 150 175 680 40
СППК4Р  100-16 158 160 200 788 53
СППК4Р  150-16 212 205 245 925 94



Настройка давления 17с6нж  (номера пружин)



Ду50 Ду80 Ду100 Ду150
0,5-1,2 (10) 0,5-1,2 (30) 0,5-1 (50) 0,5-1,5 (70)
0,8-1,6 (51) 1,5-3 (71)
1,2-2,5 (11) 1,2-3 (31) 1,5-3 (52) 3-5 (72)
2,5-4 (12) 3-5 (32) 2,5-4,5 (53) 5-8 (73)
4-8 (13) 5-8 (33) 4,5-8,5 (54) 8-12 (74)
8-16 (14) 8-16 (34) 8-16 (55) 12-16 (75)



Цена 17с6нж производитель — Россия, не зависит от параметров настройки.



Монтаж 17с6нж



  • доставка изделия до места установки производится в упаковке производителя;
  • перед монтажом произвести расконсервацию, то есть: извлечь защитные заглушки, удалить заводскую смазку, и  промыть все полости растворителем;
  • для такелажных работ использовать магистральные фланцы выходов и поверхности корпуса устройства;
  • установка строго колпаком вверх;
  • направление движения среды обозначено стрелкой на корпусе;
  • перед запуском в работу системы все устройства должны быть открыты и система подвергается продувке и промывке;
  • исключить возможность любой нагрузки на изделие от трубопровода (предусмотреть опоры, подвесы и т.д.);
  • Место монтажа должно быть доступно для осмотра, в случае необходимости ручного сброса (что предусмотрено конструкцией) и регламентных работ.
